Besamungsgerät 1.02
Wenn die blauen Textstellen angeklickt werden, so erhalten Sie entsprechende Fotos bzw. weitere Informationen!
Das Besamungsgerät ist ein Mikromanipulator, der die Königin fixiert und das Einführen der Besamungskanüle in die Geschlechtswege erlaubt. Auf dem Markt werden verschiedene Systeme angeboten. Darunter befinden sich auch solche, die freihändiges Arbeiten voraussetzen. Im englisch besprochenem Video von Susan Cobey werden an der Stelle 1.10 min verschiedene Konstruktionen gezeigt: Instrumental insemination 1
Die Abb. 1 weiter unten zeigt das SCHLEY-Gerät 1.02 mit seinen vielen Möglichkeiten. Das Gerät läßt sich z.B. um 90 Grad drehen, so daß auch frontal gearbeitet werden kann. Erwähnt sein, daß das Gerät auch zur Besamung von Hummeln geeignet ist.
Die eingesetzte Technik erlaubt eine präzise Steuerung sämtlicher Bewegungen in optimaler Abstimmung. Der Zahnstangentrieb mit Schrägverzahnung ist jetzt ohne Montage von außen nachstellbar. Die Spritze ist in drei Ebenen fein zu verstellen. Der Königinnenhalter ist abnehmbar und kann ständig mit Kohlensäuregas versorgt werden.
Dieses Besamungsgerät geht auf das alte Standardgerät zurück und wurde ständig weiterentwickelt. Hervorstechende Merkmale sind die Kugelgelenke und der Zahnstangentrieb mit Schwalbenschwanzführung. Mikroskop, Beleuchtung und Narkosevorichtung sind auf dieses Instrument abgestimmt. Die Handgriffe mit Luerkonus sind wechselseitig austauschbar, so daß auch linkshändig der Stachel gefaßt und die Stachelkammer geöffnet werden kann. Die Häkchen brauchen nur aufgesteckt zu werden. Das Gerät arbeitet direkt ohne Umlenkungen. Die Bewegungsabläufe entsprechen unseren natürlichen Handbewegungen und erfordern kein Umdenken. Höchste Präzision ist erforderlich, da sich das Wichtigste im Zehntel-Millimeterbereich abspielt.
Sämtliche Metallteile sind aus massivem Messing (alles hart matt verchromt ohne Blendeffekte) sowie aus geschliffenem Edelstahl rostfrei gefertigt (gilt auch für die anderen Modelle). Das relativ hohe Gewicht von 2 kg garantiert erschütterungsfreies Arbeiten.

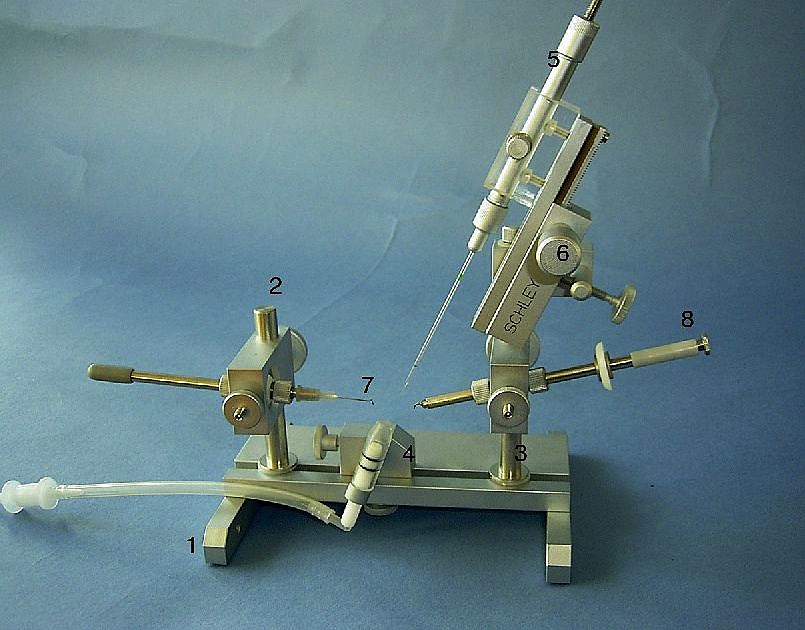

Abb. 1: Besamungsgerät 1.02
1 – Grundstativ, 2 – Linke Stativsäule mit Kugellagerblock
3 – Rechte Stativsäule, 4 – Königinnenhalter mit Halteröhrchen, 5 – Besamungsspritze, 6 – Drehknopf des Zahnstangentriebes, 7 – Ventralhaken, 8 – Stachelgreifer mit Druckknopf
Die Funktionsweise der dazu gehörenden SCHLEY-Spritze, die ein Präzisionsinstrument darstellt, geht aus Abb. 2 hervor. Das Sperma gelangt nur in die Besamungskanüle. Die Quetschdichtung sorgt für die Abdichtung zwischen Besamungskanüle und Spritzenzylinder. Es können bis zu 5 Portionen je 8 µl (Kubikmillimeter) in das Glasröhrchen aufgenommen werden. Der Flüssigkeitsvorrat von 1 ml im Spritzenzylinder ermöglicht das Durchspülen der Besamungskanüle, so daß hintereinander mehrere Spermasäulen mit einer Besamungskanüle aufgezogen werden können. Das ist bei der alten Membranspritze nicht möglich. Volle Kanülen können auch abmontiert und ausgewechselt werden, ohne die Spritze bzw. den Spritzenzylinder mit Lösung neu füllen zu müssen. Es geht schneller, wenn zusätzliche Spritzenmuffen zur Verfügung stehen und nur umgesteckt wird. Wenn Kanülen im Durchmesser von 2,0 mm und passender Muffe Verwendung finden, so verdoppelt sich die Kapazität in der Kanüle.
Die Dosierung erfolgt mit Meßstreifen oder Drehknopfmarkierung. Es gibt auch eine Ausführung mit Dosierkopf (4 und 8 µl). Wegen geringer Nachfrage und des höheren Preises wird diese Spritze nur auf Bestellung angefertigt.
Der Zusammenbau der Standardspritze wird an der Stelle 1:40 min im folgenden Video gezeigt: “Künstliche Besamung”
Abb. 2: SCHLEY-Besamungsspritze mit auswechselbaren Kolben und Zylindern
1 – Besamungskanüle, 2 – Muffe, 3 – Quetschdichtung
4 – Spritzengehäuse, 5 – Spritzenzylinder, 6 – Kolben
7 – Gewindespindel, 8 – Überwurfmutter, 9 – Drehknopf
Auf Wunsch kann die Spritze nach HARBO (modifizierte Ausführung) geliefert werden. Spritzenzylinder, Kolben und Gewindespindel sind baugleich. Diese Spritze ist zu empfehlen, wenn größere Spermamengen am Stück aufgezogen werden sollen und Sperma verschickt wird. Die kurze Besamungsspitze und die Spermakanüle (Einwegpipette in ganzer Länge, die voll mit Sperma gefüllt werden kann) sind voneinander getrennt. Das hat trotz ihrer einfachen Konstruktion gewisse Vorteile. Die HARBO-Spritze setzt sich aber aus vielen Einzelteilen zusammen und ist umständlicher zu handhaben. Wenn hitzefester Siliconschlauch Verwendung findet, so sind sämtliche Teile für die Sterilisation im Dampfkochtopf geeignet. Dieser Spritzentyp ist in den USA weit verbreitet.
Der am Gerät befindliche Stachelgreifer stellt ebenso ein feines Instrument dar. Auf Druck öffnet sich der kleine Pinzettengreifer, mit dem der Stachel erfaßt und die Vaginalöffnung freigelegt wird. Das geht leichter als das Einfädeln des Stachels in den Lochhaken. Der Klemmdruck ist einstellbar, damit der Stachel bei einer unbeabsichtigten Bewegung nicht gequetscht oder abgerissen wird. Der Schaftdurchmesser beträgt 5 mm bei einer Gesamtlänge des Stachelgreifers von 130 mm.
Abb. 3: Kleinteile befinden sich in der Klarsichtschachtel (gilt für alle drei Modelle).

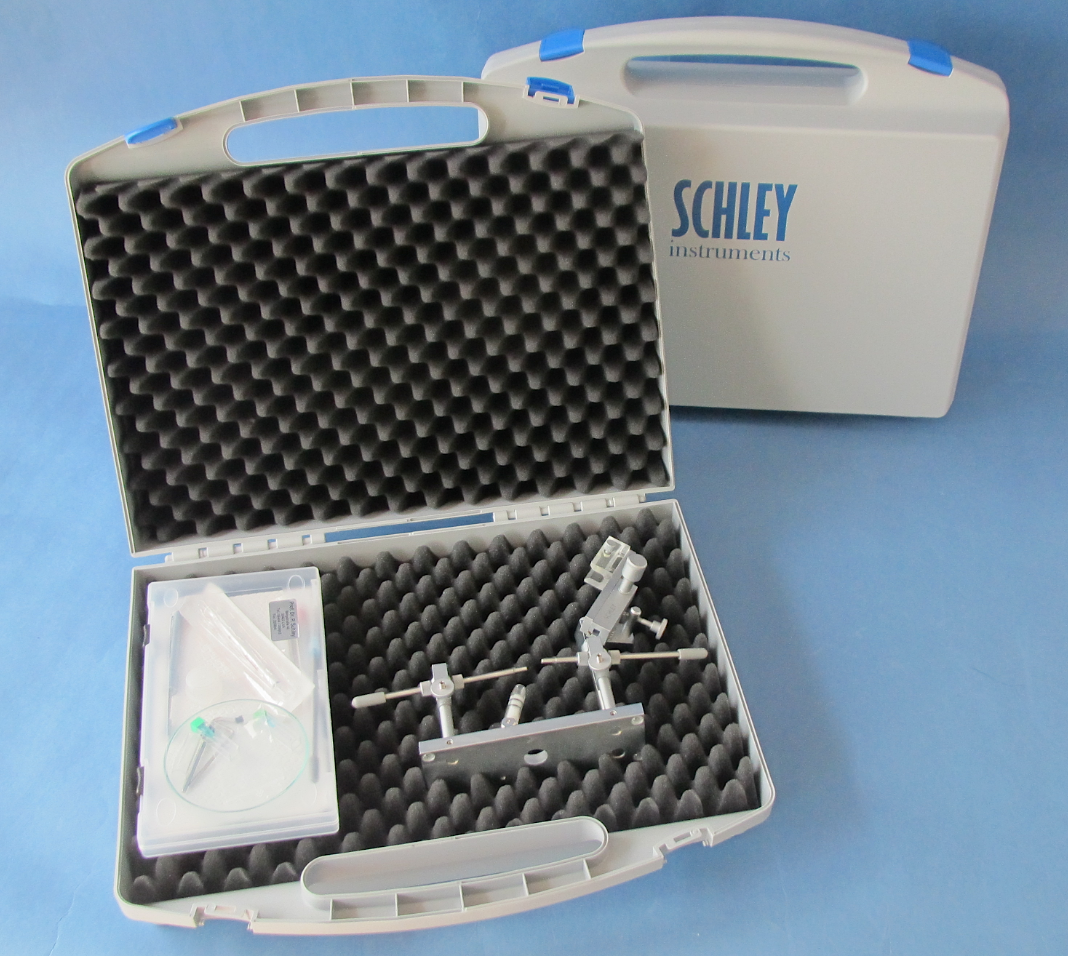

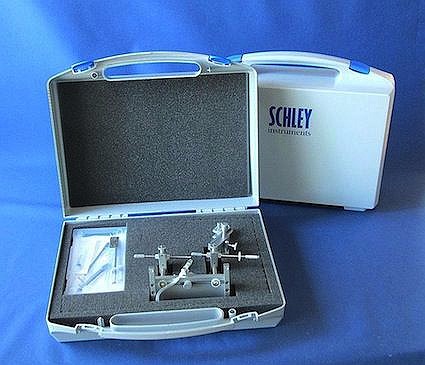

Abb. 4: Das Gerät 1.02 wird mit Stachelgreifer im Koffer (innen 445 x 328 x 144 mm) ausgeliefert.
Besamungsgerätschaft 1.03
Dieses Angebot besteht aus der Kombination des Besamungsinstruments der Komplettgerätschaft (also identisch mit 1.04) und des Komfortmikroskopes K-400. Die Vorteile liegen hier beim höherwertigen ausbaufähigen Mikroskop und der Vollaustattung des Besamungsinstrumentes mit Stachelgreifer. Das Grundstativ ist flach und hat keine Füße. Das Besamungsinstrument wird direkt mit der Einlegeplatte des Mikroskoptisches verbunden. Eine Rändelschraube verbindet beide Elemente. Die ausbaufähige Optik (Foto- und Kameraaufsätze u.a.) kommt hier voll zur Geltung. Auf diese Weise ist sichergestellt, daß alles zueinander paßt. Die Spritzenhalterung verfügt bei dieser Ausführung serienmäßig über eine doppelte Führung, so daß auch die zweigeteilte HARBO-Spritze direkt am Besamungsgerät ohne separate Halterung angebracht werden kann (nicht immer in den Fotos gezeigt). Die Gerätschaft ist im Katalog abgebildet. Das Besamungsinstrument wird ebenso im Koffer ausgeliefert. Die Narkosevorrichtung und die Beleuchtung sind nicht enthalten.
Komplettgerät 1.04
Das Komplettgerät 1.04 (komplett mit Mikroskop, LED-Licht und Narkosevorrichtung) besitzt dieselben Funktionsteile wie das Besamungsgerät 1.02 bzw. das Instrument der Gerätschaft 1.03. In diesem Paket ist alles enthalten, was zur Besamung einer Bienenkönigin erforderlich ist, also auch Beleuchtung und Narkosevorrichtung. Insgesamt wurde auf eine preisgünstige Ausstattung wert gelegt. Die Stativ-Grundplatte wird ohne Füße direkt auf die Arbeitsplattform in Leichtbauweise montiert. Der Königinnenhalter ist vereinfacht worden, und die Stativsäulen mit den kleiner dimensionierten Kugelblöcken sind bereits fest installiert. Das hat auch den Vorteil, daß später an den Grundeinstellungen nichts verändert werden kann. Durch diese Maßnahmen wurde eine Gewichtsersparnis erzielt. Standardmäßig wird das Gerät mit Lochhaken geliefert. Der komfortable Stachelgreifer kann ebenso benutzt werden. Außerdem steht noch die Ventralklemme 1.06 zur Verfügung, die bei allen Gerätemodellen eingesetzt werden kann und die Königin linksseitig festhält.
Das Stereomikroskop mit der leichten Stativsäule in Sonderausführung verfügt über einen drehbaren Objektivwechsler mit 10- und 20facher Vergrößerung. Vorteilhaft ist die schlanke Ausführung des Objektivs. Gearbeitet wird wie üblich mit 10facher Vergrößerung. Als Beleuchtung wird eine LED-Lichtquelle mit Schwanenhals und Konstantstrom-Trafo (110 – 230 Volt) eingesetzt. Es ist bereits alles verfügbar und so weit vorbereitet, daß sofort mit der Arbeit begonnen werden kann. Gearbeitet wird wie mit dem Modell 1.02.
Abb. 5: Besamungsanlage des Komplettgerätes 1.04
Das Foto zeigt die Ausrüstung komplett mit Mikroskop, LED-Licht, Narkosevorrichtung für Kapseln und den CO2-Kugeladapter. Die Kleinteile in der Klarsichtschachtel sowie Augenmuscheln und Schutzhaube sind identisch mit dem Gerät 1.02. Die Narkosevorrichtung verwendet genormte 16g-Kapseln. Eine Kapsel reicht für mehrere Königinnen einschließlich Zusatzbegasung. Bei Bedarf können größere CO2-Flaschen angeschlossen werden. Hierzu sind der Druckminderer 4.10 für Hochdruckflaschen (4.11) erforderlich. Diese Artikel können sofort oder nachträglich bestellt werden.
Die Auslieferung erfolgt ebenfalls mit Koffer (für das Instrument, gleicher wie bei 1.02). Komplett verpackt wiegt alles zusammen weniger als 10 kg.
Abb. 6: Unterschied zwischen Instrument 1.04 (vorn links) und 1.02
Kurz zusammengefaßt:
1.04: Grundplatte zum Anschrauben, Kugelblöcke verkleinert und mit den Säulen fest eingestellt. Königinnenhalter vereinfacht, Auslieferung mit Lochhaken, reduziertes Gewicht. Ausgeliefert als komplette arbeitsfähige Gerätschaft mit Optik, Licht, Narkosevorrichtung usw. Das Besamungsinstrument befindet sich im Koffer (mit zusätzlicher Ausstattung wird es auch in Verbindung mit dem hochwertigen Mikroskop 2.30 als Art.-Nr. 1.03 angeboten, siehe oben). Das Komplettgerät 1.04 ist sowohl für Hobbyimker als auch für professionelle Anwender geeignet. Das gilt auch für 1.03. Gewicht unter 10 kg, was die Versandkosten erheblich reduziert.
1.02: Grundplatte mit Füßen und Kugelblöcke sowie Königinnenhalter in schwerer Ausführung mit mehr Experimentiermöglichkeiten, standardmäßig mit Stachelgreifer. Dieses Modell erfüllt bezüglich Konstruktionsaufwand höchste Ansprüche. Als Einzelgerät im Koffer erhältlich. Versandgewicht unter 5 kg.
